飛秒激光超衍射極限三維納米制造解決方案
Huaray公司針對納米級高精度的無掩膜光刻和納米級 3D 微納結構打印領域，推出的基于飛秒激光超衍射極限三維納米制造解決方案——Super Lithography 3D 納米光刻系統，為學術界和工業界 3D 微納結構的個性化設計和制造提供了一個良好的平臺。
基于卓越的HR-Femto-2-1-GN綠光飛秒激光器，該系統解決了納米光刻系統、納米光刻定制軟件和納米光刻感光材料等關鍵問題。
該系統可實現最小特征尺寸在100納米以下的無掩模光刻和納米級3D微納結構打印，在諸如光學制造、仿生結構、靜態光學數據存儲、新藥研發、流體力學、機械制造、光纖傳感等領域幫助用戶實現虛擬微納結構 3D 模型從結構設計到實體部件的快速加工。

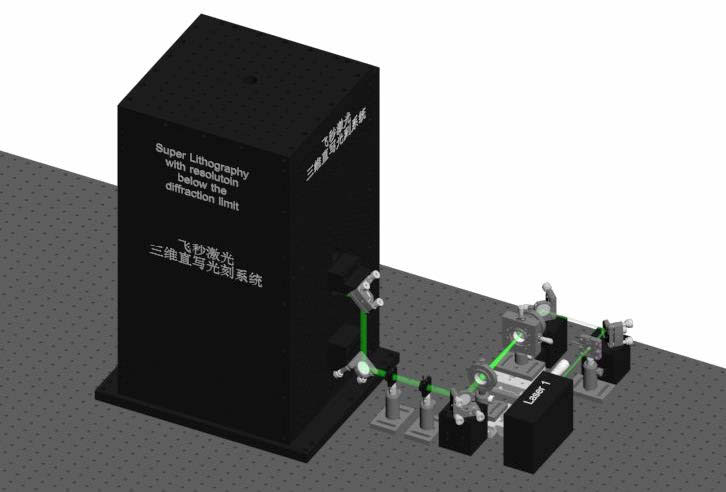

Super Lithography 3D 納米光刻系統
提供納米級高精度的無掩膜光刻和納米級 3D 微納結構打印，配合定制的軟件系統，可以智能完成高精度光刻掩膜的制造和其它納米級3D器件的激光直寫光刻。
系統特點：
1. 市售最精密的微納米尺度 3D 打印和激光直寫系統。
2. 納米壓電微動平臺確保納米加工精度，重復定位精度小于2 nm。
3. 具有自主知識產權的雙光子聚合物光刻膠，最小線寬 150nm。
4. 配合可見光飛秒激光器，光刻膠可實現400 納米以下周期的三維木堆積結構。
5. 300um×300um×300um 單次加工尺寸。
6. 高分辨率高靈敏度 CCD 相機實時加工過程觀測。
7. 定制軟件包用戶界面友好，易于操作，無需依賴于 3DS max 等其他結構設計軟件。
8. 開放微納結構3D 模型加工文件的設計方法，智能完成加工任務。
9. 允許用戶將所有需要加工的文件一次性輸入，實現單次點擊完成加工。
10. Super Lithography 3D 納米光刻系統采用獨特的正置式加工設計。
11. Super Lithography 3D 納米光刻系統結構緊湊，易于安裝、調試和使用。
12. 完善的、簡單的光束校準設計，以確保完美的激光聚焦。
13. 系統自動化程度高，支持 7×24小時工作。
14. 設置加工完成自動郵件提醒等功能。
Super Lithography 3D 納米光刻系統為學術界和工業界 3D 微納結構的個性化設計和制造提供了一個良好的平臺，在諸如光學制造、仿生結構、靜態光學數據存儲、新藥研發、流體力學、機械制造、光纖傳感等領域幫助用戶實現虛擬微納結構 3D 模型從結構設計到實體部件的快速加工。隨著未來產品更迭演進，將引入更多復雜的結構類型。
Super Lithography 3D 納米光刻定制軟件系統
Super Lithography 3D 納米光刻系統的定制軟件提供 3D 微納結構或器件的結構設計和虛擬模型快速實體部件加工二個主要模塊。利用微納部件結構設計模塊，用戶可以設計任意幾何構型的 3D 微納結構或器件，傳送給實體部件加工模塊后通過光刻、顯影，最終加工成所設計的微納結構；也可以解析其它設計軟件生成的文件，由實體部件加工模塊實現光刻，顯影出來以后生成原始設計的結構。實體部件加工模塊全程自動控制加工過程，無需人工干預。
軟件特點：
1. 優秀的周期性3D 微納結構設計能力。
2. 簡單的3D 微納結構設計過程，依靠 txt，excel 等也可快速設計出所需要的結構。
3. 設計文件可視化，可將設計文件通過動畫形式展示實際加工過程，利用虛擬加工顯示確保設計的準確性。
4. 在設計過程中，允許點加工和線加工放置于同一個文件中。同時，在加工的過程中，無需區別對待點加工和線加工。
5. 智能檢測設計文件中的設計錯誤。
6. 優秀的圖片轉設計文件能力。

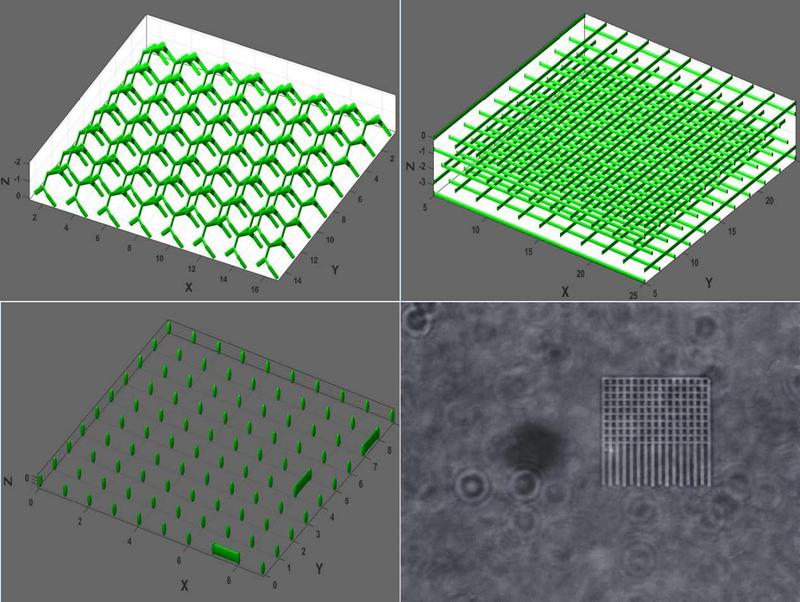

圖左上：三維手性光子晶體器件的設計和顯示；圖右上：三維木堆積器件的設計和顯示；
圖左下：點加工和線加工同時存在于一個文件中；圖右下：三維木堆積器件的加工時CCD相機實時動態觀察。
Super Lithography 3D 納米光刻系統感光材料
Super Lithography 3D 納米光刻系統不僅僅可以使用 SU8，德國 Nanoscribe 公司開發的所有商用光刻膠等商用感光材料，我們還開發了性能優異的專用光刻感光材料：
1. 均膠簡便，易于操作，適用于在包括玻璃，硅片等各種透明和不透明基地。
2. 無需前烘和后焙，極大地簡化樣品準備過程。
3. 良好的基底附著性。
4. 機械張力低。
5. 機械強度高，確保采用更低的曝光劑量時，所加工的三維微納結構不坍塌。
6. 最小特征尺寸達到 150 nm（此處對應的飛秒激光光源的波長為 1064nm。如果采用532 nm 的飛秒激光為光源，則可實現最小特征尺寸在 100 納米以下）。最高特征分辨率（中心間距）高達250 nm（如下圖）。
7. 獨特的熒光位置指示性能，可高靈敏度指示直寫聚焦光點在樣品中的絕對位置。
8. 無需復雜的顯影過程，無需復雜的顯影液。
9. 除了有機樹脂類材料，還可根據用戶需求開發光刻感光材料。包括在材料中添加稀土、金屬等元素改性。
10. 具備自主研發和生產包括有機樹脂、半導體材料、金屬等多種成分在內的光刻膠。
11. 材料自2017 年下半年推出以來，已經得到深圳大學等用戶的驗證，目前利用我們研發的材料發表 Optics Express， Optics Letter 等影響因子大于 3 的論文2 篇。

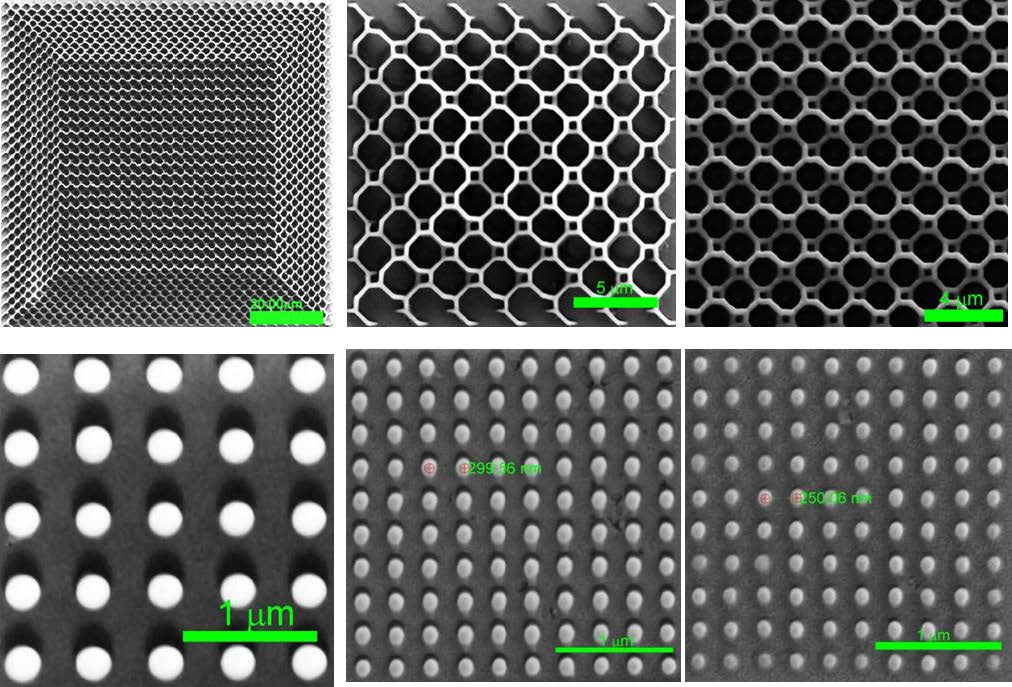

圖：自主研發的光刻膠加工實例。
Super Lithography 3D 納米光刻系統整機為我們自主研發的先進設備。標準版整體性能超越德國Nanoscribe 公司同類產品，國內售價為200 萬元一套，相比便宜100 多萬，整機設備包括飛秒激光器（515 nm，1W 輸出，400 飛秒），三維壓電位移臺，高倍物鏡，曝光開關等各一臺。
