納秒紫外激光對鋼表面漆層進行清洗

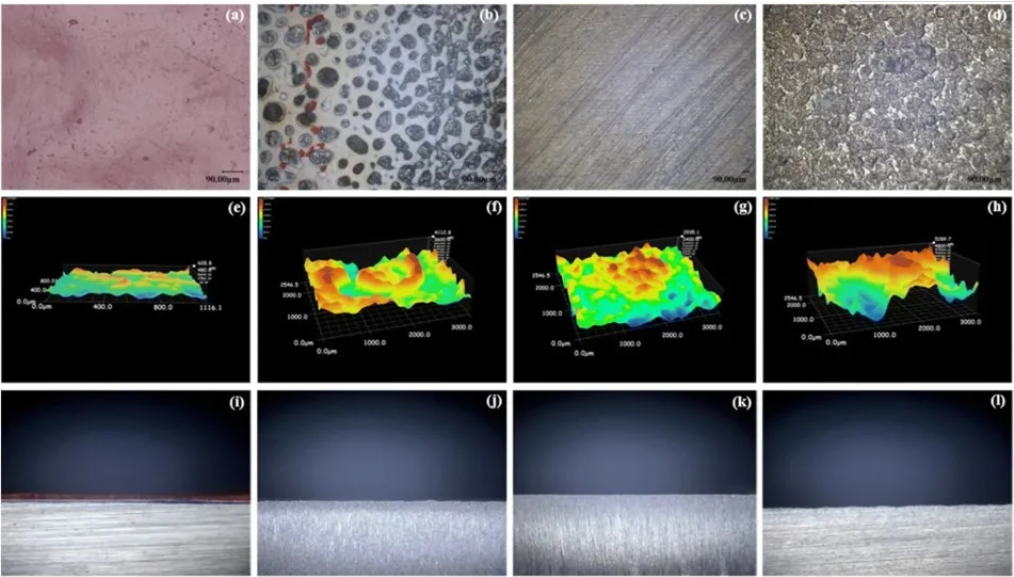

▲圖1 宏觀的三維和二維的光學照片： (a, e, i)為原始的表面；激光清洗時掃描速度為   1000 mm/s 且激光能量不同的時候得到的結果，其中 b, f, j 的激光能量為 2 J/cm2, c, g, k激光能量為 5 J/cm2,   d, h, l 激光能量為 7 J/cm2

成果簡介：來自哈工大的學者采用環境友好的納米紫外（UV）激光器，革新的應用于激光清洗AH36鋼材表面的油漆。采用這一紫外激光器進行清洗的可能性被革新性的提出并進行了實驗驗證，而且還采用理論模型進行了進一步的驗證。并對激光清洗后的表面質量進行了表征。其機械性能，如表面顯微硬度、拉伸強度和彎曲強度等均進行了表征。結果表明激光清洗作為代替?zhèn)鹘y(tǒng)的海洋工程中去除油漆的手段，具有非常顯著的優勢。

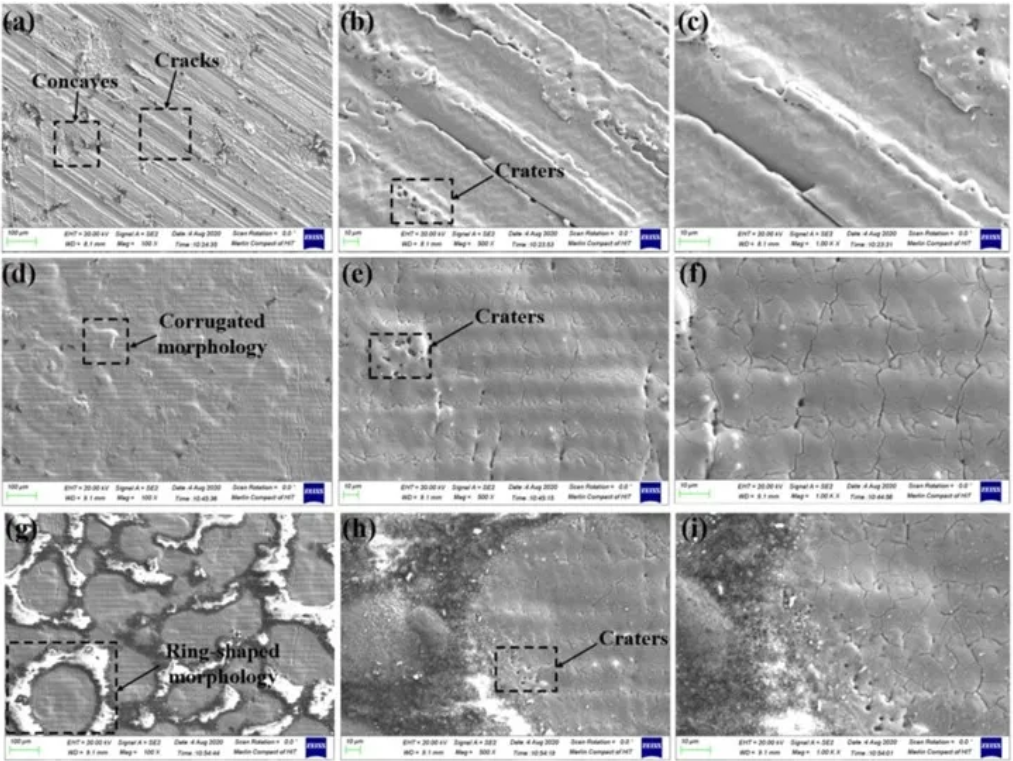

▲圖2 在不同的激光能量下進行激光清洗得到的SEM照片：a 2 J/cm2, d 5 J/cm2, and g 7 J/cm2; b, c; e, f; 和 h, i 為相應的放大之后的照片

1.背景介紹

在過去的幾十年里，表面清洗一直備受關注，尤其是在航空、海洋工程、微電子和醫學等領域。對生物體表面的污染物，無非就是表面存在氧化物、油漆、聚合物、涂層、微生物和顆粒物。海中游弋的輪船是備受關注，這是因?yàn)樗饕獣馐芎Ｋ斐傻膰?yán)重的腐蝕。為此，輪船經常要在服役一段時間后進行去除表面油漆層的問題，同時在進行上新油漆的維修過程。尤其需要注意的是，以上的工藝操作每次都會耗費數十億美元的年度預算。因此，從基材表面進行去除油漆處理以進行重新涂新的涂層和借此延長輪船的使用壽命就顯得至關重要了。

觀察以前的研究，傳統的表面清洗手段，包括機械的和化學的清洗手段，是當前最為常見的手段。然而，這些手段存在的問題是要么會污染空氣和水，要么會產生二次污染的廢物。基于這一點來考慮，激光清洗技術，作為一種新興的表面清洗技術，被認為是最有可能成為替代傳統清洗技術的先進技術，這是因?yàn)榧す馇逑醇夹g(shù)被認為更加環境友好，而且不需要接觸被清潔的物體的表面。取決于AH36鋼所具有的（包括但不限于）優異的塑性和強度、高的機械性能以及所伴隨的輕質等優點，使得AH36鋼廣泛的應用于海洋工程。然而，需要特別強調的是，這種鋼材在服役時的壽命強烈的受到服役的海洋環境的影響，并且海洋環境中存在的大量的高腐蝕性的離子和微生物會協同作用而加速鋼基體表面的涂層的剝落。緊接著，鋼基體表面的內層也會開始暴露在苛刻的海洋中開始持續失效。因此，表面清洗就變得非常有必要了，因?yàn)樗试S移除表面受損的油漆和受到污染的基材表面。

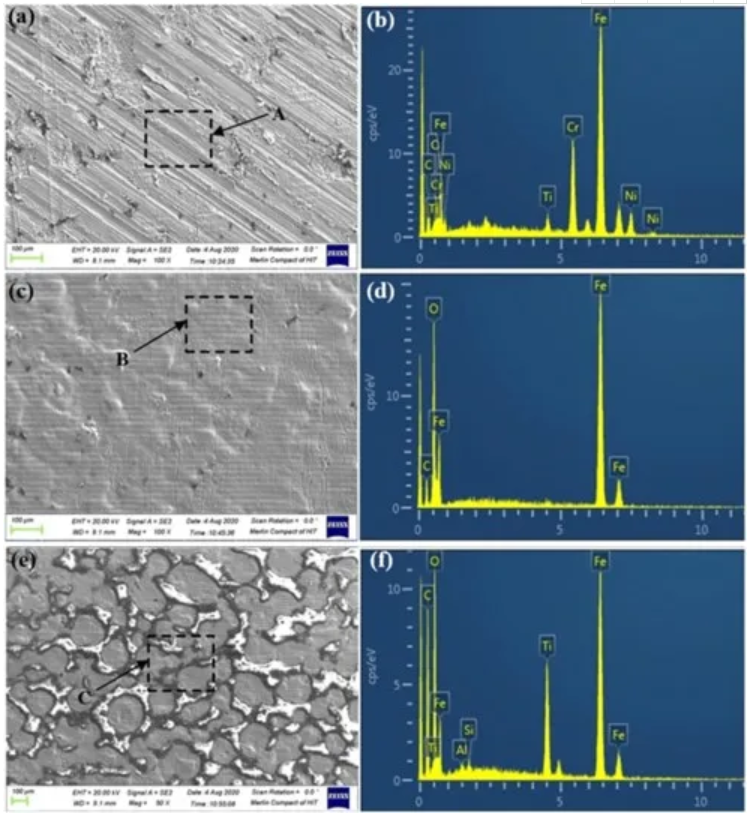

▲圖3 在不同的激光能量下進行激光清洗后得到的SEM和EDS的照片: a 2 J/cm2, c 5 J/cm2, e 7 J/cm2, 和 b–f為相應的EDS結果

然而，當前的激光清洗主要是紅外波段的納秒激光器，通常是利用熱誘導的缺陷，這意味著會在物體表面形成再鑄層和熱影響區。另外一方面，紫外激光也許可以避免這些問題，這是因?yàn)樽贤饧す馄魇且揽抗庾幽芰亢拖鄳?yīng)地?fù)舸┓肿渔I來實現的，據作者所知，目前還沒有采用紫外激光器來去除油漆層的研究。更為重要的是，其相應地工藝參數對清洗效果的影響也不清楚。在本研究中，來自哈工大的學者首次采用UV激光來進行去除油漆的研究，并且變化激光能連開展研究。進一步的，對清洗后的樣品進行了金相、掃描電鏡和光學輪廓測量以及機械性能等方面的測試。

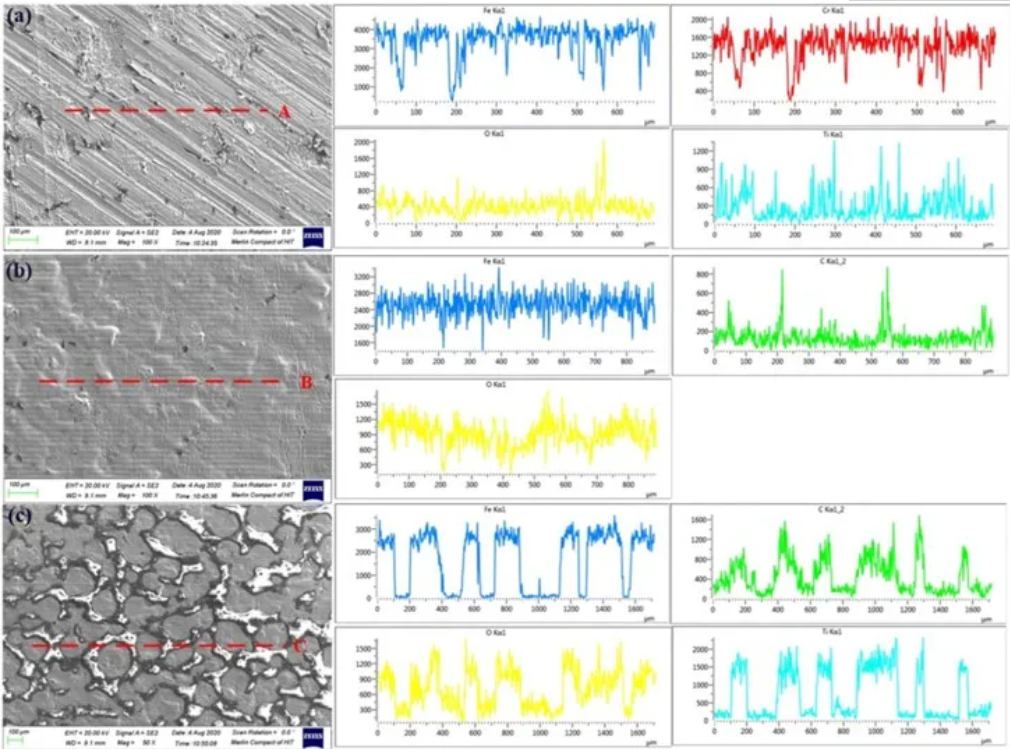

▲圖4 在不同的激光能量下進行激光清洗之后得到的線型EDS結果：a 2 J/cm2, b 5 J/cm2, and c 7 J/cm2,

2.激光清洗機理

本次實驗采用江蘇激光聯盟單位華日生產的紫外激光器。作用機理為：一般認為，在激光清洗的過程中，光化學相互作用，即UV激光發射出去的光子的能量，比材料內部的分子鍵合的能量要遠遠大于，這反過來進一步的破壞了分子的鍵合。

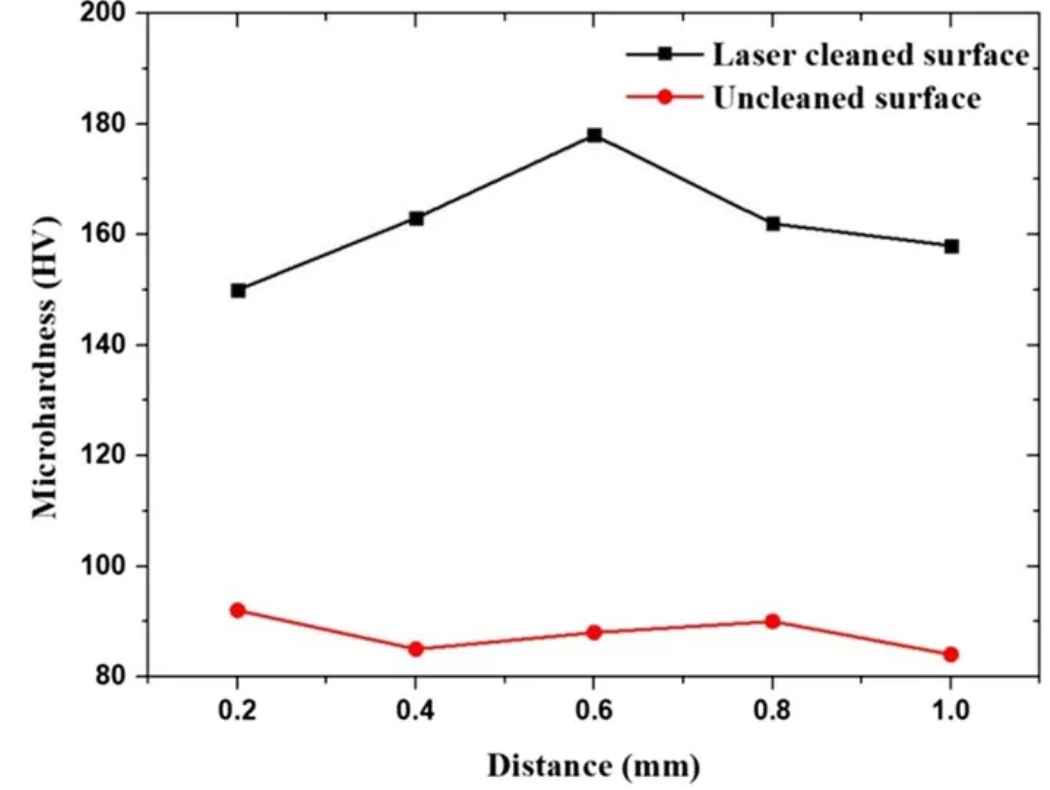

▲圖5 采用紫外激光進行清洗之后的顯微硬度表征結果

3.實驗結果

基于創新地采用納秒紫外激光器來對AH36基材上的油漆層進行了激光剝離。這一革新的實驗，在理論上和現實上證明了紫外激光清洗AH36鋼表面漆層的可行性和有效性，以及紫外激光的基本的相互作用機理，如光熱和光化學相互作用。建立起熱動力學模型來描述溫度和激光能量之間的關系，結果顯示進行激光清洗時的門檻值為4.65 J/cm exp(2)同理論值非常接近（理論值為5 J/cm exp(2)）。同時對存在的這一差值進行了討論。

并且還采用SEM、EDS、光學輪廓儀和機械性能測試手段來詳細的評估了表面形貌、化學成分和激光清洗前后的機械性能。經SEM測試后，在不同的激光能量輸入條件下表面存在一些典型的起皺的形狀、坑和圓形的顯微組織。對于機械性能，需要提到的是利用UV激光去除油漆可以顯著的提高表面顯微硬度、拉伸強度和彎曲強度。這歸因于UV激光進行表面清洗時所經受的快速熔化和快速凝固，從而產生圓形和起皺形態的顯微組織，與此同時還產生高密度的位錯。因此，這一先進的紫外納秒激光清洗技術，不僅僅環境友好，而且可顯著的改善激光清洗后部件的機械性能。可以預期，采用這一有前途的手段來大規模的進行海洋工程表面的去除油漆和在未來在海洋工程以及其他工業領域中得到應用。

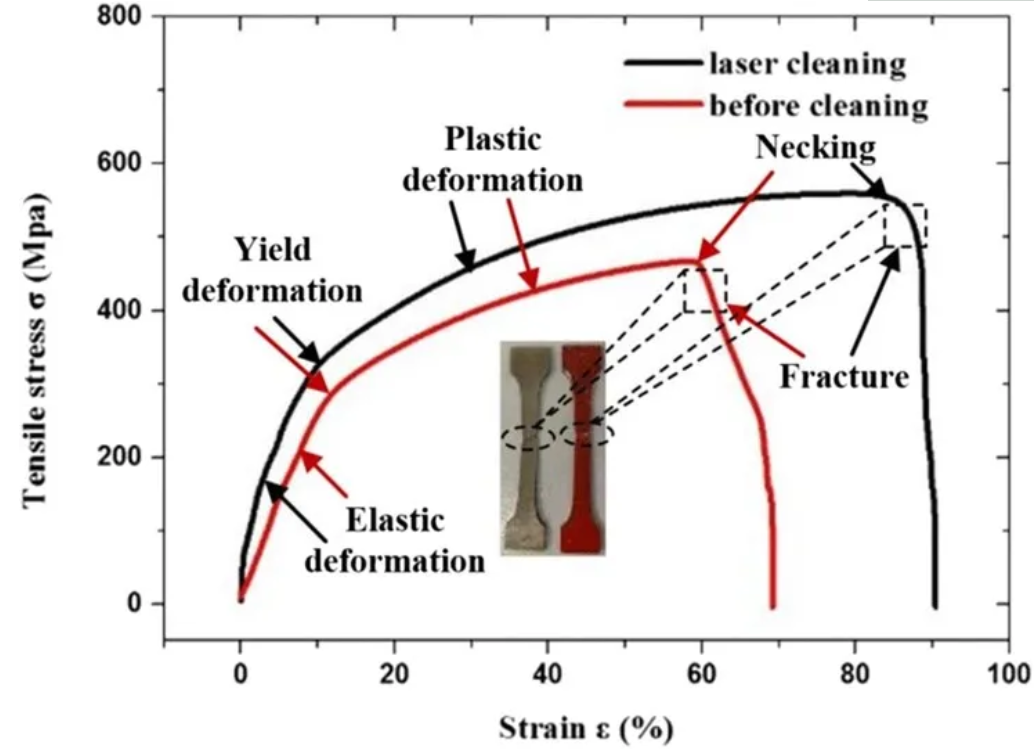

▲圖6 應變和拉伸應力之間的關系

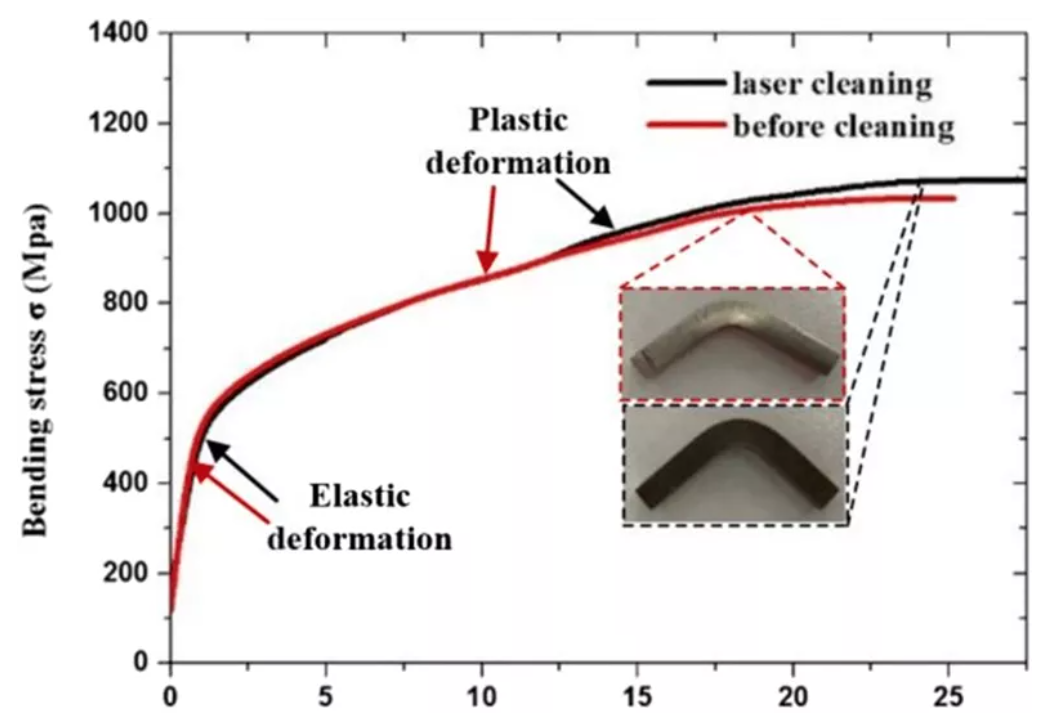

▲圖7 彎曲位移和完全應力之間的關系

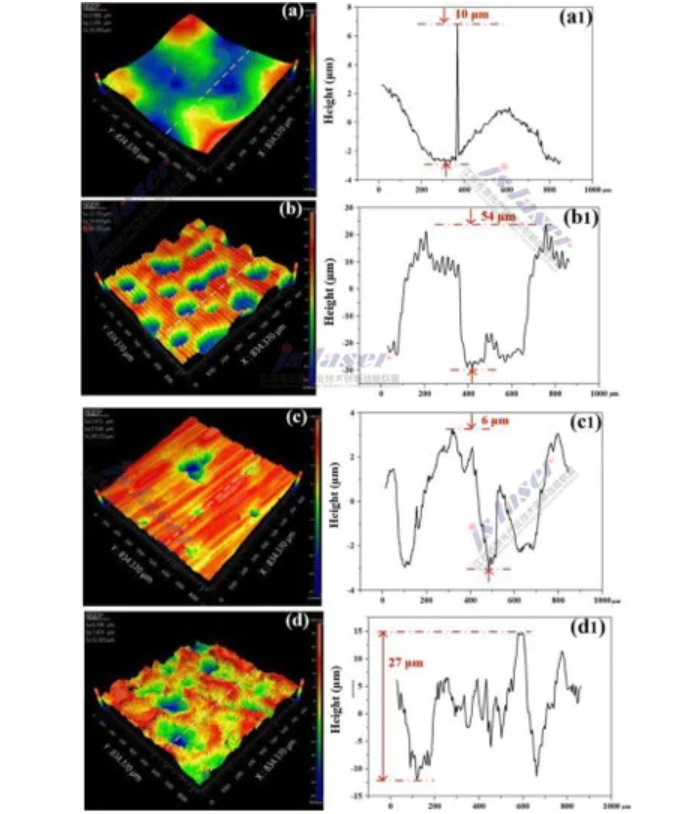

▲圖8 光學3D輪廓儀測量得到的激光進行去除油漆后的表面：(a)為激光去除油漆后的表面； (b) 涂油漆的表面以及激光能量為: 2 J/cm2 c, 5 J/cm2, d 7 J/cm2, 和 (a1)–(d1)為相應的線掃描結果

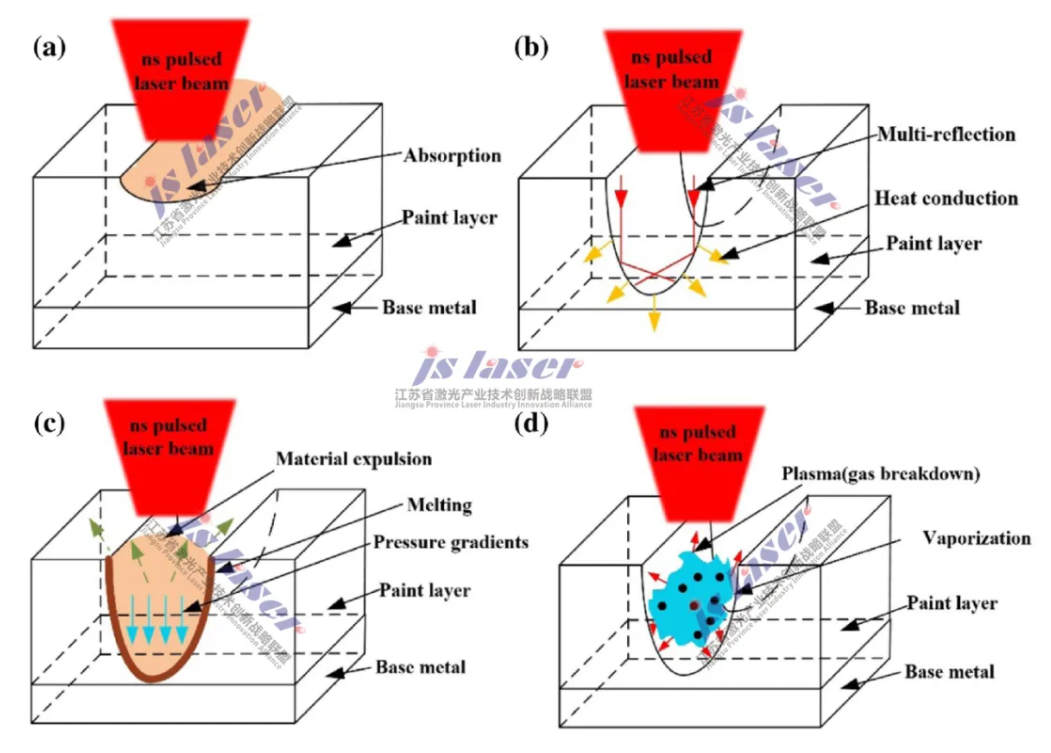

▲圖9 納秒激光進行去除油漆時的作用機理

該項目得到了國家重點研發計劃和廣東省重點研發計劃的支持。

文章來源：Lu, Y., Ding, Y., Wang, M. et al. A characterization of laser cleaning painting layer from steel surface based on thermodynamic model. Int J Adv Manuf Technol 116, 1989–2002 (2021). https://doi.org/10.1007/s00170-021-07566-6

參考文獻：Improved thermal stress model and its application in ultraviolet nanosecond laser cleaning of paint,Applied Optics,Vol. 59,Issue 25,pp. 7652-7659,(2020)，https://doi.org/10.1364/AO.398101
