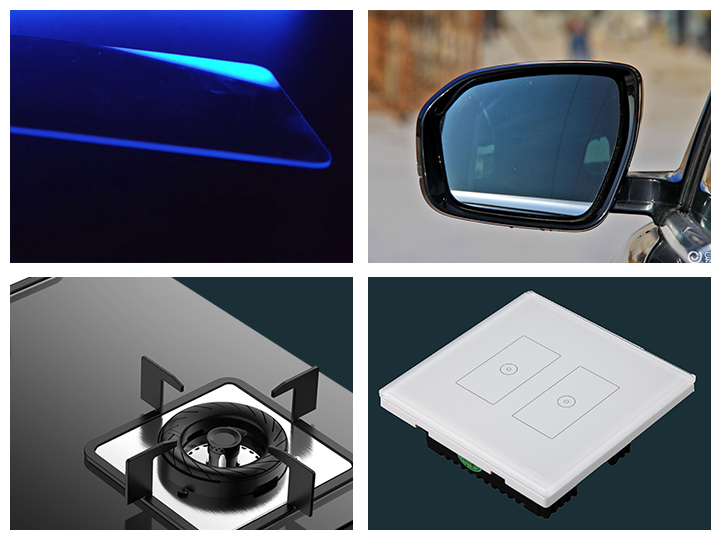

玻璃材料由于美觀度好、抗沖擊性好、成本可控等優點廣泛用于平板顯示制造（FPD）、汽車、建筑、生活家居領域。但脆性易碎的特點，導致加工容易出現裂紋、邊緣毛糙、成品率低的問題，隨著玻璃應用逐漸增長，更高精度、更快速度、更優品質成為玻璃加工的共同目標。

傳統工藝

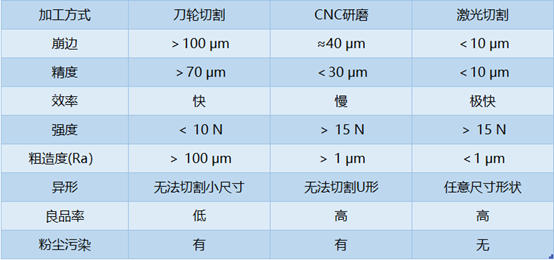

傳統的玻璃切割工藝包括刀輪切割和CNC研磨切割。刀輪切割的玻璃良率較低，材料利用率較低，在進行異型切割時速度及精度會大幅下降，有些異型全面屏因轉角太小，根本無法用刀輪切割。CNC較刀輪的精度高，缺點是速度慢。

這些機械切割方法會沿著切割邊緣產生微裂紋和碎屑，也會產生崩邊。此外，機械切割方法還會在切割邊緣產生殘余應力，從而降低玻璃基板的機械強度（抗斷裂性）。同時，機械切割方法可能還需要各種后處理步驟（如研磨、拋光）來緩解上述問題，這必然會增加額外的生產時間和成本。

激光玻璃切割原理

1.     玻璃激光“成絲”切割

成絲加工原理主要在于超快激光通過聚焦頭聚焦獲得具有高峰值功率密度的微米級光束，作用在玻璃材料上時，光束中心光強度比邊緣低，使得材料中心折射率比邊緣變化大，光束中心傳播速度比邊緣慢，光束出現非線性光學克爾效應來產生自聚焦（波前聚焦），繼續提升功率密度，直到達到某個能量閾值，材料產生低密度等離子體，降低材料中心折射率，實現光束散焦。成絲切割即是這種原理實現的一種可行的玻璃切割工藝，當超快激光束通過玻璃材料傳播時，同時存在克爾自聚焦和等離子體散焦，光束在兩者動態平衡中能實現長距離傳播，在材料中形成微米級的絲孔，這種絲孔在玻璃中能延展幾毫米的深度。

2.      玻璃激光貝塞爾切割

貝塞爾光束是一種由長距離干涉產生的激光束，允許能量集中在透明材料內部傳播而不會發生衍射，使用光束整形生成的貝塞爾光束允許對受輻射材料進行深度燒蝕，這對于形成具有高縱橫比的納米通道特別有用。

3.     激光裂片工藝

脈沖激光經過成絲切割頭或者貝塞爾頭切割頭聚焦在玻璃內形成貫穿絲孔，直線電機控制玻璃工件相對于激光束進行運動來生成等間距的眾多絲孔，通過PST、PSO優化絲孔間距、及曲線打孔工藝，產生沿切割路徑方向的微裂紋。通過CO2激光器進行裂片才能得到最終產品。

PINE3-1064-60皮秒紅外激光器

加工玻璃材料：鈣鈉玻璃、硅酸鹽玻璃、高硼硅玻璃、薄石英玻璃、藍寶石玻璃等其他；加工厚度：6mm/刀 疊加6層（6*6=36mm）；加工速度：0-300mm/s。（以上僅供參考，以實際情況為準）

1.1064nm波長激光在玻璃內部透光性良好，可聚焦至玻璃內部進行加工；

2.<10 ps脈沖寬度，降低等離子體傳遞時間，減少熱影響；

3. 多脈沖模式，支持mJ級能量輸出，高峰值功率，加工效率提升；

SS-T-I-60A01紅外玻璃切割子系統

將“激光器”、“光路傳輸與控制”和“運動控制”融合于一體，以激光器制造工藝的標準打造高品質激光切割機。玻璃深加工利器，滿足0.03-36mm崩邊量<10μm，設備自主研發核心PST 和PSO 技術，適應于異形玻璃的快速切割。

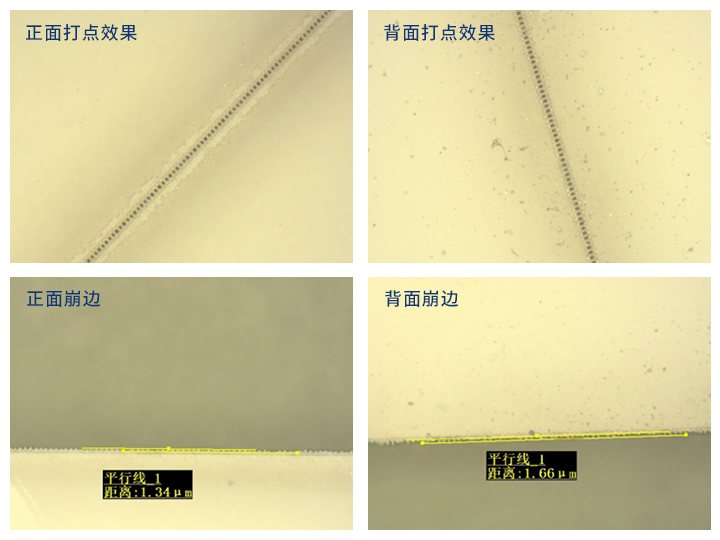

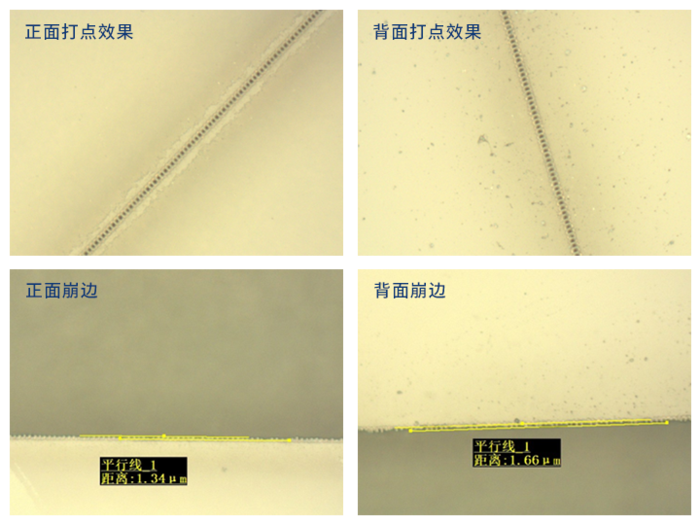

UTG超薄玻璃切割

現有的超薄玻璃切割多為單片刀輪切割，制損率較高，且當板厚≤60μm時，存在較高的切割難度、對刀輪及平臺都有極高的要求，崩邊及邊緣破欠明顯；采用激光切割加工精度高，崩邊量遠低于傳統切割，直接影響良品率，提升產出效率及降低成本。

厚度：35μm UTG超薄玻璃

加工要求：崩邊<1.8μm

激光器：PINE-1064-30

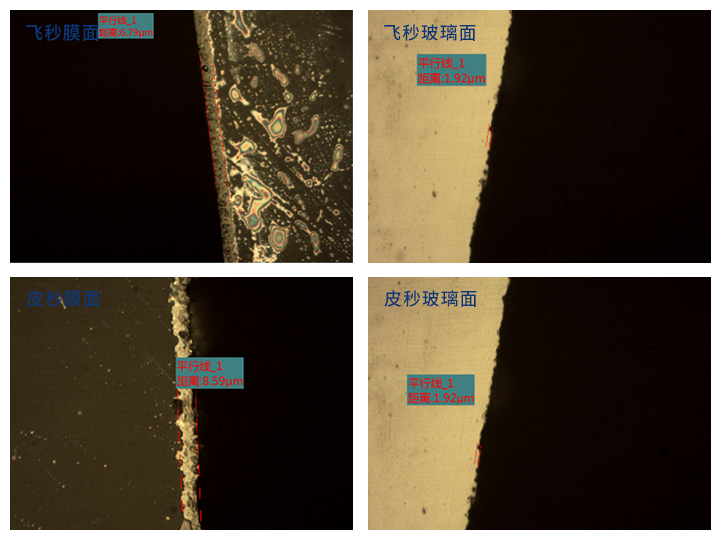

鍍膜玻璃切割

鍍膜玻璃切割困難點在于激光對膜材料及玻璃基材不同影響，且部分有色鍍膜影響光學傳輸?shù)取?/p>

加工材料：單面鍍膜玻璃，膜厚3μm，玻璃厚1mm；

加工要求：崩邊小、膜損傷小；（膜＜10μm；玻璃＜2μm，數據實驗，以實際測樣為準）

激光器：Femto-200/PINE-1064-40；采用貝塞爾激光切割

鈣鈉玻璃切割

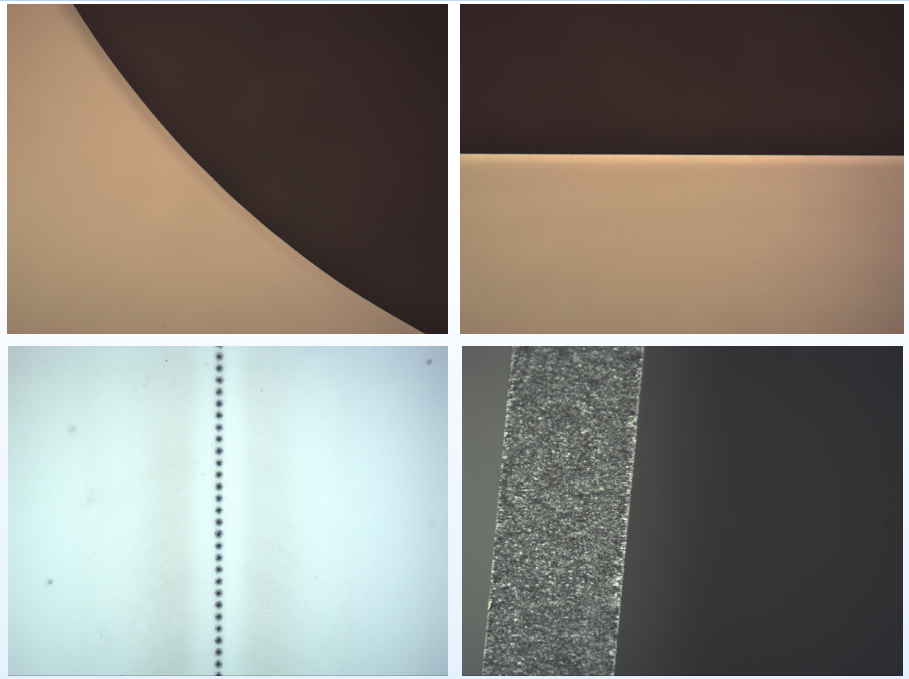

6mm玻璃激光切割是一項易于控制的非接觸式的少污染技術，為客戶帶來極大便利；同時在高速切割下能保證邊緣整齊、垂直性佳和內損傷低的優勢，正成為玻璃切割行業的新型解決方案。尤其是高精度切割，皮秒級超快激光器因極窄的脈寬而展現出極大的優勢，利用低熱能擴散的特點，在熱傳導到周邊材料前完成材料打斷，在脆性材料切割中表現出良好的效果。

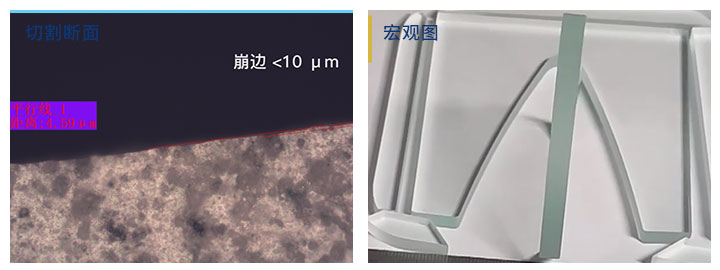

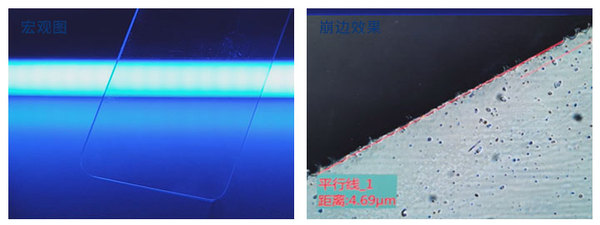

蓋板玻璃切割

蓋板玻璃要求抗耐磨性硬度要求較高， 最常見的是藍寶石玻璃，但局限于良品率低，加工效能低下，目前成本較高。隨著激光技術的發展，激光的應用范圍逐漸擴大，性能優勢越來越明顯，采用激光加工藍寶石，不僅有效的保證了加工良率，同時也讓藍寶石能夠快速有效的批量生產，同時在加工的過程中不會出現微裂痕，表面光滑有質感沒有崩邊。

切割厚度：0.7mm

切割崩邊：＜ 10μm

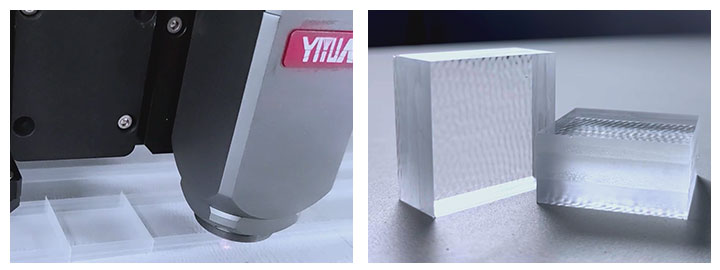

厚玻璃切割

厚玻璃的切割對激光器脈沖能量要求較高，華日激光PINE3系列皮秒紅外激光器，可支持mJ級脈沖能量輸出，單刀切割厚度達6mm，多次可疊加6刀(36mm玻璃切割)，且斷面均勻光滑。

切割材料：光學K9玻璃

切割厚度：17mm

切割速度：200mm/s
