高功率能量飛秒激光中多芯光纖熱效應對合成效果的影響

作者：Huaray 更新時間：2024-03-26 點擊數：

相干合成技術能夠克服光纖激光器中峰值功率和平均功率的限制，隨著通道數量的增加，相干合成的成本與空間也會急劇上升，比如N個獨立放大器的合成需要N倍的空間、元件和成本。基于多芯光纖（MCF）的相干合成技術有望突破該瓶頸，然而當功率增加時多芯光纖中會形成沿直徑方向的溫度梯度，從而導致多芯光纖纖芯非均勻模場收縮，因此深入理解多芯光纖中熱效應對合成效果的影響成為亟待研究的問題 。德國耶拿Limpert教授課題組最近針對該問題進行了詳盡的理論研究。

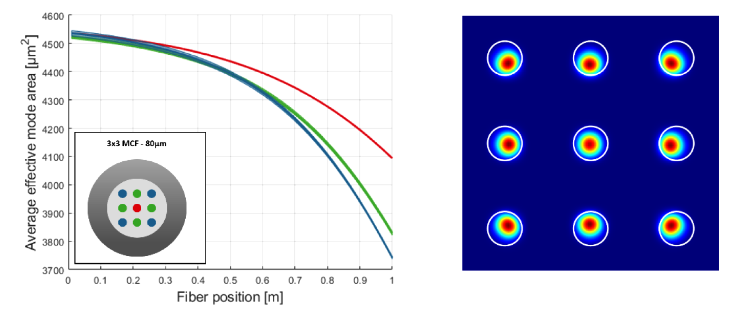

圖1：1 m長的摻鐿 MCF 中的有效模式面積和強度分布

圖1左圖顯示了纖芯直徑 80 μm 、3 × 3 多芯光纖有效模場面積隨光纖長度的演化。功率隨著光纖長度而增加，導致光纖末端熱負載更高，從而加劇模場的不均勻收縮，因此每個纖芯的模場面積都在逐漸縮小。右圖顯示的光纖末端的強度分布表明不同纖芯之間存在很大差異，非均勻模場收縮不僅會降低系統的合成效率，還會影響放大效率和非線性。

圖2：MCF中同向泵浦的熱負載

作者提出采用同向泵浦能夠降低光纖末端的熱負載，從而減輕多芯光纖的非均勻模場收縮。因為同向泵浦的主要放大部分靠近泵浦輸入端的地方，所以可以有效降低光纖末端的熱負載。圖2展示了同向泵浦時光纖內的熱分布，主要的熱負載出現在光纖前部，光纖末端熱負載較低。

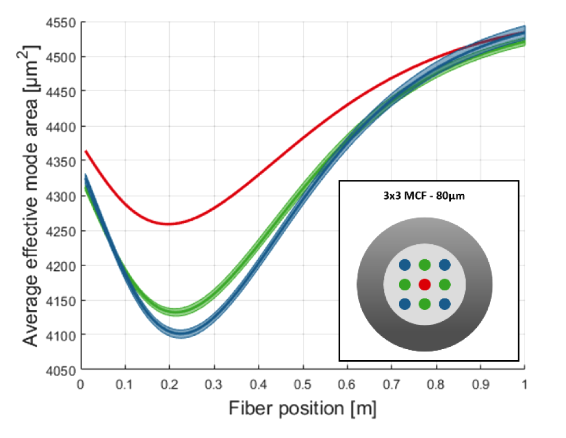

圖3：纖芯 80 μm、3 × 3 MCF 在同向泵浦時的有效模場面積的演變

圖3展示了在同向泵浦條件下有效模場面積沿著光纖的變化，可見模場面積減少發生在增益光纖前半段，而且縮小比例比反向泵浦小的多；在光纖末端，幾個纖芯的有效模場面積基本一樣。然而同向泵浦積累的非線性更高，盡管可以提高合成效率和輸出功率，但是單脈沖能量卻更低，

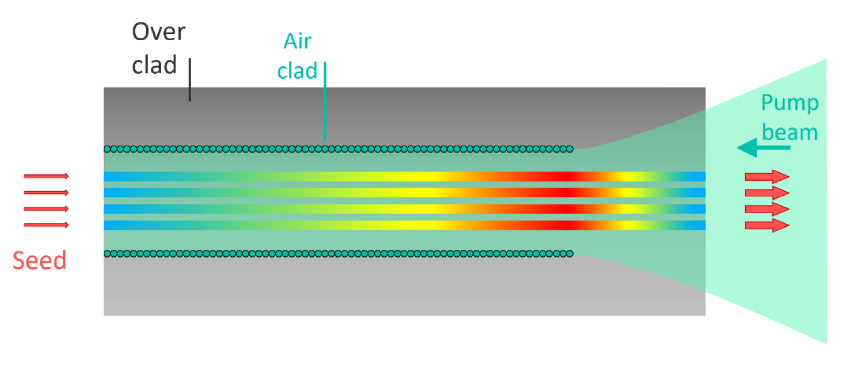

圖4：用于反向泵浦的MCF的新設計

為了解決同向泵浦輸出單脈沖能量較低的問題，該課題組提出如圖4所示的棒狀光纖結構。去除棒狀光纖末端的空氣包層后，即使在反向泵浦情況下，光纖末端泵浦強度依舊較低，從而降低光纖末端的熱負載。從圖上可見，熱負載最大的部分出現在空氣包層斷開之處，而光纖末端熱負載大大降低。

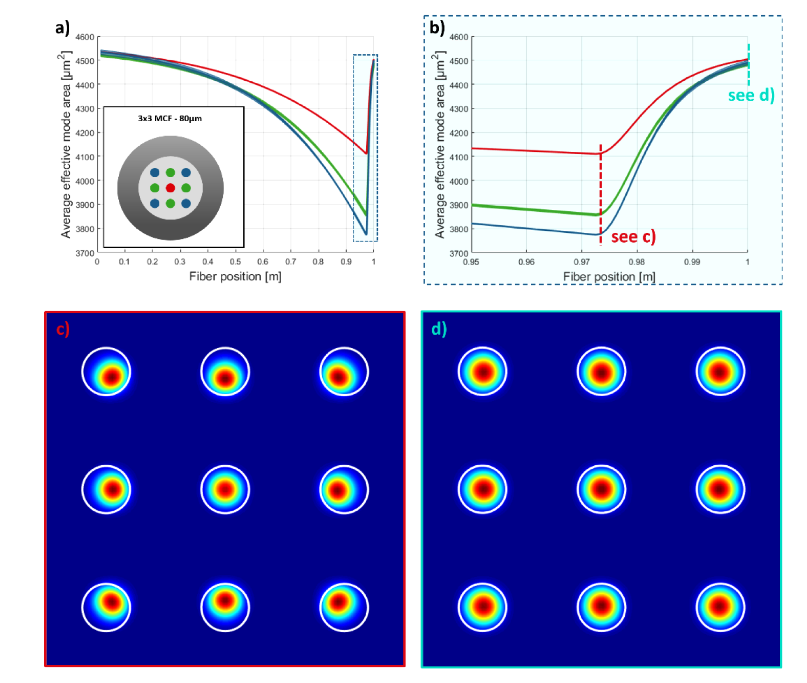

圖5：3 × 3 MCF有效模場面積隨光纖長度的變化，此時為1 kW反向泵浦

有效模場面積在新型結構中的演化情況如圖5所示。可以發現，在有空氣包層的部分，模場面積和光束質量與之前的反向泵浦情況基本一致，如圖5（c）。但是在沒有空氣包層的部分，熱負載快速降低，有效模場面積快速增加，有效模場面積基本沒有區別，輸出光斑質量大大升高，如圖5（d）所示。
